万向轴--ZX_MLZ单法兰型梅花形弹性联轴器

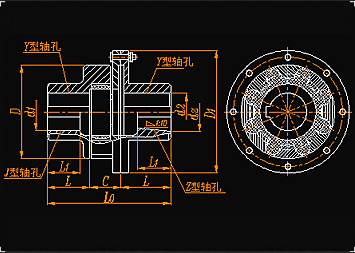

MLZ型单法兰型梅花形弹性联轴器主要尺寸和基本参数
型号 公称转矩 许用转速 轴孔直径 轴孔长度mm 尺寸 mm 转动惯量 重量
Tn [n] d1.d2.dz Y型 Z、J型 D D1 C I kg
N·m r/min L L1 kg·m2
MLZ1 25 8500 12~24 32~52 27~38 50 90 22 0.076 1.55
MLZ2 100 6900 20~32 52~82 38~60 70 110 30 0.25 3.15
MLZ3 140 6000 22~38 52~82 38~60 85 125 32 0.5 4.5
MLZ4 250 5000 25~42 62~112 44~84 105 150 38.5 0.86 5.5
MLZ5 400 4100 30~48 82~112 60~84 125 185 45 2.18 8.5
MLZ6 630 3600 35~55 82~112 60~84 145 205 52 3.4 10.5
MLZ7 1120 3100 45~65 112~142 84~107 170 240 55 7.94 18
MLZ8 1800 2700 50~75 112~142 84~107 200 270 64 18.4 32
MLZ9 2800 2500 60~95 142~172 107~132 230 305 70 32.8 45
MLZ10 4500 2200 70~110 142~212 107~167 260 350 84 67.3 70
MLZ11 6300 1900 80~120 172~212 132~167 300 400 91 132 102
MLZ12 11200 1600 90~130 172~252 132~302 360 460 98 271.6 154
MLZ13 12500 1500 100~140 212~252 167~302 400 500 98 433.8 205
注:1.工作温度-35℃~80℃;
2.联轴器为钢制件,弹性件为b型(聚酯)。
3.联轴器总长度L0=L+L+C
