万向轴-ZX_YL联轴器

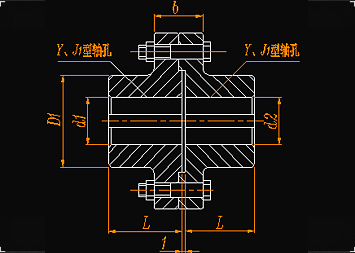

YL型凸缘联轴器主要尺寸和基本参数
型号 公称转矩 许用转速 轴孔直径 轴孔长度mm D D1 b S b1 螺栓 转动惯量 重量
Tn [n] d. L I kg
N·m r/min Y、J1 d3 n kg·m2
YL1 63 6300 22~30 38~82 120 48 36 8 52 M10 4 0.006 4.1
YL2 200 5800 30~42 60~112 130 68 36 8 52 M10 4 0.008 6.97
YL3 400 5000 40~50 84~112 150 80 40 8 56 M10 4 0.021 9.38
YL4 800 4400 50~63 84~142 170 100 40 8 56 M12 4 0.039 23.27
YL5 2000 3600 63~80 107~172 210 130 50 10 68 M12 8 0.122 30.72
YL6 5000 2800 80~100 132~212 260 160 66 10 84 M16 8 0.36 57.95
YL7 10000 2500 100~125 167~212 300 200 72 10 90 M16 10 0.845 86.1
YL8 25000 1900 125~160 167~302 400 260 80 10 98 M24 10 2.693 202.3
YL9 50000 1600 160~200 242~252 460 320 92 12 112 M24 16 6.962 326
YL10 100000 1200 200~250 282~410 590 400 104 12 124 M30 16 20.55 622
注:
1.重量和转动惯量是按轴孔最小直径和最大长度的Ⅰ型联轴器计算的近似值。
2.同一型号的轴孔可任意组合。
