万向轴--ZX_CLZ齿式联轴器













CL型齿式联轴器,具有少量补偿相对偏移的性能,适用于联接低速、重载两水平同轴线传动轴系。

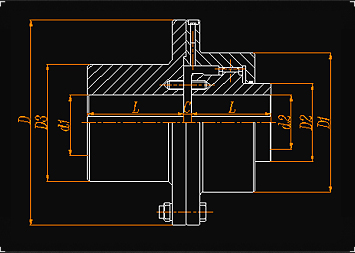

CL型 联轴器基本参数与主要尺寸 mm
型号 公称扭矩 许用转速 轴孔直径 轴孔长度 B/2 A/2 D D1 D2 D3 C 转动惯量Kg.m2 重量Kg
Tn (N.m) n (r/min) d1.d2. Y
CLZ1 710 3780 18~19 42 53 24.5 170 110 56 95 16 0.03 12.8
20~24 52 6
25~28 62 2.5
30~38 82
40 112
CLZ2 1400 3000 30~38 82 67 37.5 185 125 71 110 2.5 0.06 17.5
40~50 112
CLZ3 3150 2400 40~56 112 85 46 220 150 91 145 2.5 0.12 33
60 142
CLZ4 5600 2000 45~56 112 100 62.5 250 175 121 170 2.5 0.22 47.3
60~75 142
CLZ5 8000 1680 50~56 112 110 72.5 290 200 141 190 5 0.44 69.8
60~75 142
80~90 172
CLZ6 11200 1500 60~75 142 123 80 320 230 161 210 5 0.75 96.1
80~95 172
100~110 212
CLZ7 18000 1270 65~75 142 143 92.5 350 260 181 240 5 1.25 129
80~95 172
100~120 212
CLZ8 22400 1140 80~95 172 163 105 380 290 211 270 5 2.06 179
100~125 212
130~140 252
CLZ9 28000 1000 90~95 172 168 110 430 330 231 280 5 2.56 221
100~125 212
130~150 252
160 302
CLZ10 50000 850 110~125 212 183 122.5 490 390 281 320 5 5 328
130~150 252
160~180 302
CLZ11 71000 750 120~125 212 203 140 545 470 300 380 5 9.25 394
130~150 252
160~180 302
190~220 352
CLZ12 100000 660 140~150 252 243 175 590 520 340 420 5 12.5 658
160~180 302
190~220 352
240 250 410
CLZ13 140000 660 160~180 302 262 187.5 680 590 380 480 7.5 29.9 950
190~220 352
240~260 410
280 470
CLZ14 200000 540 180 302 283 202.5 730 650 420 520 7.5 42.5 1120
190~220 352
240~260 410
280~320 470
CLZ15 250000 480 200~220 352 322 240 780 700 480 560 7.5 56.9 1350
240~260 410
280~320 470
340~360 550
CLZ16 355000 425 240~260 410 360 267.5 900 785 530 650 10 120 2010
280~320 470
340~380 550
400 650
CLZ17 560000 380 260 410 400 312.5 1000 885 630 750 10 225 2910
280~320 470
340~380 550
400~440 650
450
CLZ18 710000 330 300~320 470 450 355 1100 990 710 820 10 325 3688
340~380 550
400~440 650
450~500
CLZ19 1000000 300 360 380 550 455 365 1250 1090 800 920 15 568 4958
400~500 650
530~560 800
注:
1、联轴器质量和转动惯量是按最小直径和最大长度计算的近似值;
2、本标准仅适用于老产品。
